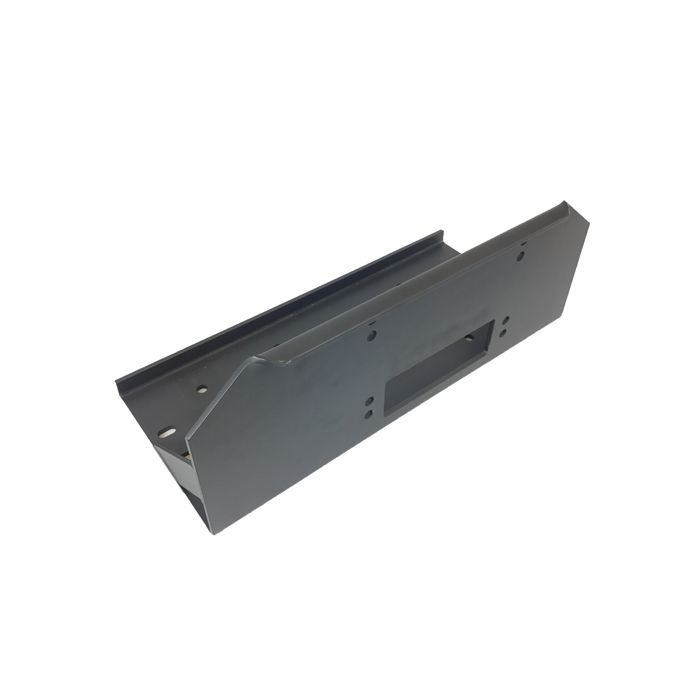

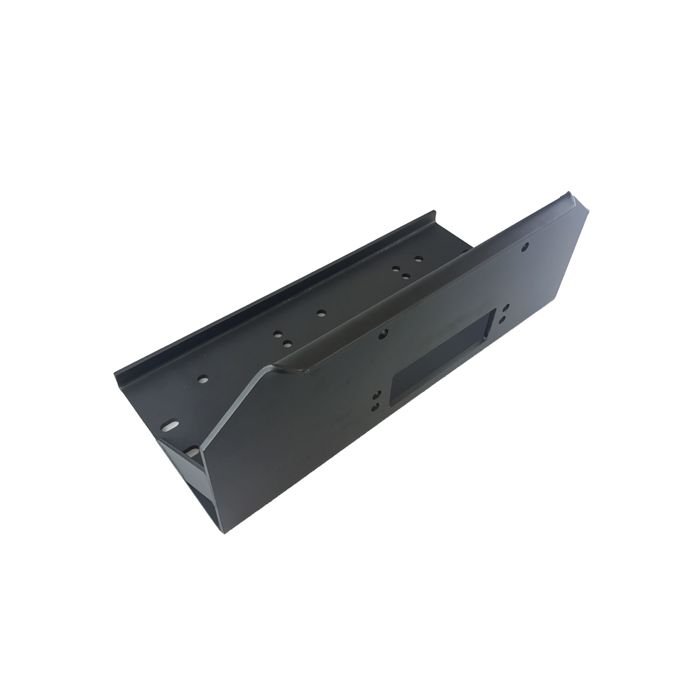

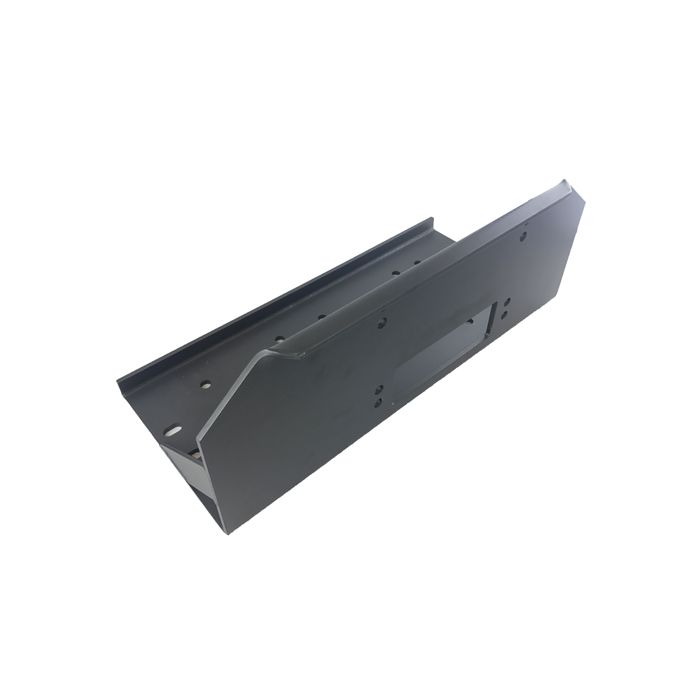

Ta płyta montażowa do wyciągarek o dużej wytrzymałości jest idealna do użytku z wciągarką elektryczną Warrior Samurai S20000, ale została również zaprojektowana do użytku z innymi wyciągarkami o masie do 20 000 funtów(9000 kg). Wykończona trwałą czarną farbą proszkową, jest wstępnie nawiercona pod większość standardowych kabestanów i może być modyfikowana zgodnie z własnymi wymaganiami podczas instalacji.
Zaprojektowana dla wyciągarek Warrior Samurai S20000 i S17500 montowanych w konfiguracji Foot Down lub Foot Forward .

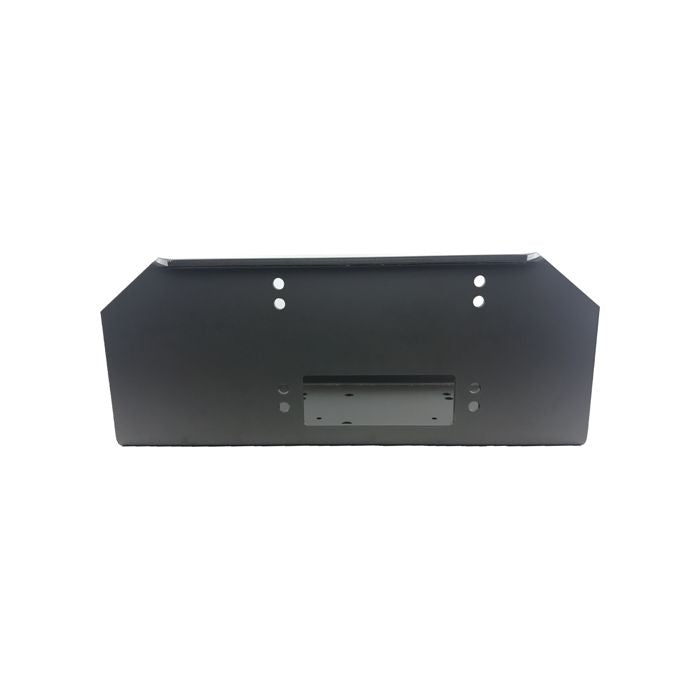

Na przedniej krawędzi płyty znajduje się zagięcie powrotne, które jest wywiercone i nacięte, aby zamontować prowadnicę wraz z otworami na wyciągarki montowane z przodu.
Wymiary:
Wzór mocowania podstawy = 254 mm x 114 mm & 254 mm x 161,5 mm
Wzorzec mocowania z przodu = 254 mm x 114 mm & 254 mm x 161,5 mm
Całkowity = 640 mm x 285 mm x 260 mm
Grubość materiału = 7 mm
Środki otworów prowadnicy = 255 mm
Ta płyta jest przeznaczona do użytku z:
- Wciągarki Samurai 17 500 wojowników (175SS12, 175SS24, 175SA12, 175SA24)
- Wciągarki Samurai 20 000 wojowników (200SS12, 200SS24, 200SA12, 200SA24)
- Wciągarki Samurai 4 000 EN (40ENS12, 40ENS24).
- Wciągarki Samurai 5 250 EN (52ENS12, 52ENS24).
- Wciągarki Samurai 6 000 EN (60ENS12, 60ENS24).
